Клон 2 из Сэндвич-панели стеновые TEPLANT МВУ (с минераловатным утеплителем)

ГОСТ

Клон 2 из Сэндвич-панели стеновые TEPLANT МВУ (с минераловатным утеплителем)

Производитель: Teplant (Теплант)
Вид: Стеновые
Наполнитель: Минеральная вата
Области применения: Ограждающие конструкции и сэндвич-панели

Толщина, мм	Монтажная ширина, мм	Огнестойкость	Удельный вес, кг/м2	Цена за м2, руб.	Корзина
50	1000—1190		16,0	1462,00	Количество
60	1000—1190		17,0	1524,00	Количество
80	1000—1190	EI 60	18,5	1621,00	Количество
100	1000—1190	EI 90	21,0	1683,00	Количество
120	1000—1190	EI 150	23,0	1782,00	Количество
150	1000—1190	EI 150	26,5	1889,00	Количество
175	1000—1190	EI 150	29,5	1998,00	Количество
200	1000—1190	EI 150	31,5	2103,00	Количество
250	1000—1190	EI 150	37,0	2359,00	Количество

Описание:

Огнестойкие трехслойные панели TEPLANT изготавливаются на оборудовании нового поколения ведущего мирового производителя современных линий непрерывного изготовления трехслойных (тепло-; звуко-; пожаро-) изолирующих панелей «сэндвич» с сердечником из лучшей жесткой экологически чистой минеральной плиты «VattaRUS» нa основе базальтового волокна. Стабильно высокое качество «сэндвич»-панелей TEPLANT обеспечивает многоуровневая система его контроля. Продукция одобрена к применению Министерством регионального развития РФ (Росстроем РФ).

Преимущества

Высокая огнестойкость (возможно применение панелей в качестве противопожарных перегородок и преград);
Высокие звуко- и теплоизолирующие свойства;
Устойчивое антикоррозийное покрытие;
Высокое качество межпанельного соединения;
Повышенные влагоизоляционные и водостойкие показатели;
Быстрота и легкость монтажа;
Полная комплектация строительства под монтаж;
Нетоксичность;
Высокая степень заводской готовности;
Красивый эстетичный вид сооружения (богатый выбор отделки и цветовой гаммы).

Возможные цвета

RAL 9002
RAL 9003
RAL 9006
RAL 1014
RAL 1015
RAL 1018
RAL 2004
RAL 3003
RAL 3009
RAL 3011
RAL 5002
RAL 5005
RAL 5021
RAL 5024
RAL 6002
RAL 6005
RAL 6018
RAL 7004
RR 20
RR 22
RR 23
RR 24
RR 29
RR 34
RR 35
RR 36
RR 37
RR 40
RR 42
RR 44

Огнестойкость

Тип панели	Толщина панели, мм
	80	100	120	150	200	250
	Нормативный предел огнестойкости
Стеновые панели (для наружных стен и перегородок)	EI 90	EI 90	EI 150
Стеновые панели (в качестве противопожарных перегородок)	Не рекомендуется				EI 150
Примечание	Предел распространения огня для всех конструкций — 0 см

Сырье и материалы

Наименование элементов панели	Наименование материала, обозначение НД, поставщик	Краткая характеристика
Наружные обшивки	Сталь листовая оцинкованная с полимерным покрытием по ГОСТ Р 52246. «Ruukki», Финляндия ОАО «Новолипецкий металлургический комбинат», Россия «Corus», Великобритания «Myriad», Франция Допускается применение листовых материалов других производителей, по механическим показателям и внешней отделке не уступающим вышеуказанным.	Толщина стали, мм: 0,5; 0,55; 0,6; 0,63; 0,7 Типовые покрытия: Лицевая сторона: поливинилденфторид; полиэфирное; эпоксидное (EPO). Оборотная сторона: полиэфирное; эпоксидное (EPO).
Средний слой	Плита из минеральной ваты на синтетическом связующем марки «VattaRUS» Допускается применение других видов теплоизоляционных материалов, по физико-механическим показателям не уступающим вышеуказанным.	Плиты относятся к группе негорючих материалов по ГОСТ 30244-94.
Клей	Клеи полиуретановые Двухкомпонентная полиуретановая композиция Daitoform TR 44023 (полиол), Suprasec 2026 (изоцианат). Фирма «Хантсман», Нидерланды. Допускается применение других композиций, не уступающим вышеуказанным по адгезионным свойствам.	Двухкомпонентная отверждаемая композиция из полиолов и изоцианатов.

Наименование элементов панели

Наименование материала, обозначение НД, поставщик

Краткая характеристика

Наружные обшивки

Сталь листовая оцинкованная с полимерным покрытием по ГОСТ Р 52246.

«Ruukki», Финляндия
ОАО «Новолипецкий металлургический комбинат», Россия
«Corus», Великобритания
«Myriad», Франция

Допускается применение листовых материалов других производителей, по механическим показателям и внешней отделке не уступающим вышеуказанным.

Толщина стали, мм:
0,5; 0,55; 0,6; 0,63; 0,7

Типовые покрытия:

Лицевая сторона:

поливинилденфторид;
полиэфирное;
эпоксидное (EPO).

Оборотная сторона:

полиэфирное;
эпоксидное (EPO).

Средний слой

Плита из минеральной ваты на синтетическом связующем марки «VattaRUS»

Допускается применение других видов теплоизоляционных материалов, по физико-механическим показателям не уступающим вышеуказанным.

Плиты относятся к группе негорючих материалов по ГОСТ 30244-94.

Клей

Клеи полиуретановые

Двухкомпонентная полиуретановая композиция Daitoform TR 44023 (полиол),
Suprasec 2026 (изоцианат).
Фирма «Хантсман», Нидерланды.

Допускается применение других композиций, не уступающим вышеуказанным по адгезионным свойствам.

Двухкомпонентная отверждаемая композиция из полиолов и изоцианатов.

Виды полимерных покрытий стального листа

ПОЛИЭФИР	глянцевое покрытие, подходит для стен и кровли;
ТЕКСТУРИРОВАННЫЙ ПОЛИЭФИР	отличается от полиэфира наличием на поверхности объёмной текстуры;
ПЛАСТИЗОЛЬ	декоративный полимер с наиболее толстым покрытием;
ПВДФ	поливинилденфторидная эмаль, хорошая стойкость к абразивному воздействию.
ПОЛИУРЕТАНОВОЕ ПОКРЫТИЕ	покрытие не боится больших суточных перепадов температуры, низких и высоких (до 120);

Структура стального листа

1 — полимерное покрытие (полиэстер, пластизоль и т.д.);
2 — грунтовка;
3 — пассивирующий слой;
4 — цинковое покрытие;
5 — сталь;
6 — защитная монтажная пленка.

Технические характеристики стального листа

Наименование показателя		Требуемые значения для стального листа
Толщина, мм		0,5 — 0,7
Толщина цинкового покрытия, г/кв.м		120 — 275
Толщина полимерного покрытия^*, мкм, не менее	поливинилденфторид	27
	полиэфир	23-25
	текстурированный полиэфир	35
	полиуретановое покрытие	30-50
	пластизоль	150+50
Пластичность для профилирования	полиэфир	**
	полиуретановое покрытие	****
	поливинилденфторид	****
Коррозионная стойкость	полиэфир	***
	полиуретановое покрытие	****
	поливинилденфторид	***
Устойчивость к ультрафиолетовому излучению	полиэфир	**
	полиуретановое покрытие	****
	поливинилденфторид	****
Предельная температура эксплуатации, °C		+120 — для ПВДФ и полиэфир
Предельная температура эксплуатации, °C		+60 — для пластизоль

*) покрытие наносится на лицевую сторону стального проката, на обратную сторону наносится полиэфирный или эпоксидный грунт толщиной не менее 10 мкм.
* (удовлетворительно) <=> **** (отлично)

Требования к утеплителю:

Наименование показателя	Требуемое значение для мин. плит		Обозначение НД на метод контроля
Наименование показателя	110-145 кг/м³	90-110 кг/м³	Обозначение НД на метод контроля
Предел прочности при сжатии, кПа, не менее	110-145	90-110	СТО 03-04
Прочность при растяжении (отрыв слоев), кПа, не менее	110	80	-
Прочность на сдвиг (срез), кПа, не менее	75	50	-
Теплопроводность при (298±1)К, λ₂₅, Вт/(м×K), не более	0,036	0.036	-
Теплопроводность при (298±1)К, λ10, Вт/(м×K), не более	0,034	0,034	-
Водопоглощеие при полном погружении, % по объему, не более	0,5	0,5	ГОСТ 17177

Размеры панелей

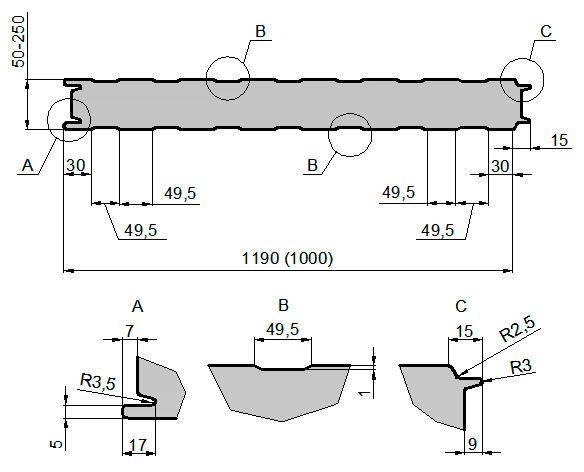

Размеры стеновой панели TEPLANT МВУ

Наш замок с присущими ему совершенными характеристиками прочности и герметичности. Применяется как для горизонтального, так и для вертикального монтажа панелей.

Возможные профили

Название	Изображение

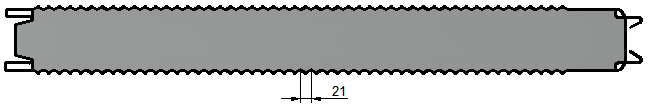

МК-21 (микропрофильное)
ГЛ (гладкий ровный лист)

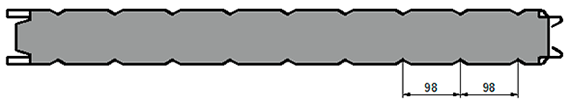

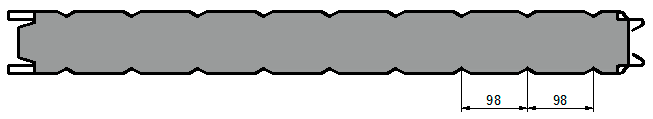

КЛ2 (клиновидные канавки)

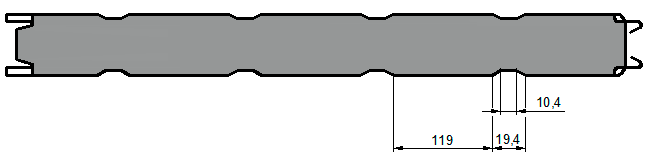

СТ1 (стандартное трапециевидное)

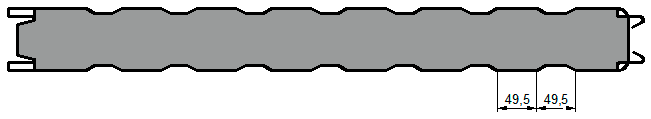

СТ3 (стандартное трапециевидное)

Несущие способности панели

Схема нагружения - однопролетная балка

Несущие способности стеновой панели TEPLANT МВУ

Толщина панели, мм / пролет, м	Несущая способность при равномерно распределенных нагрузках, кг/м2
Толщина панели, мм / пролет, м	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5
50	180	170	160	115	94	78	60	39
80	220	215	209	166	141	126	113	98	83	67	50	31
100	240	230	225	183	156	138	125	113	100	85	73	58
120	250	255	240	198	170	151	137	125	111	97	83	68
150	300	280	270	218	182	160	145	132	120	105	91	78
170	900	600	281	227	189	164	149	137	124	110	96	82
200	1000	665	304	234	194	170	155	142	130	115	99	85
220	1250	830	315	245	202	177	161	148	134	119	104
250												97

Примечания:

1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 110 кг/м³;
2. Данные приведены для панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,5 мм;
3. Ширина опор не должна быть менее 60 мм;
4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки Т=55°C;
5. Допускаемый прогиб принят L/200 пролета;
6. Возможно изготовление стеновых панелей любой толщины по согласованию с Заказчиком.

Схема нагружения - неразрезная двухпролетная балка

Несущие способности стеновой панели С4 (неразрезная двухпролетная балка)

Толщина панели, мм / пролет, м	Несущая способность при равномерно распределенных нагрузках, кг/м2
Толщина панели, мм / пролет, м	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5
50	170	130	103	84	69	53	34	30	25	25	25	25
80	210	178	150	127	110	95	80	63	44	25	25
100	250	209	173	145	124	108	96	80	64	46	25	25
150	310	251	210	180	156	137	120	104	90	75	60	42
170	328	265	220	189	165	145	128	113	99	84	68	52
200	359	285	232	195	170	151	137	123	108	93	77	62
250	382	309	253	213	186	167	153	138	123	108	92	78
120		229	190	162	141	123	106	90	75	58	41	25

Примечания:

1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 110 кг/м³;
2. Данные приведены для панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,5 мм;
3. Ширина опор не должна быть менее 60 мм;
4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки Т=55°C;
5. Допускаемый прогиб принят L/200 пролета;
6. Возможно изготовление стеновых панелей любой толщины по согласованию с Заказчиком.
