Сэндвич-панели стеновые «Электрощит-Стройсистема» PIR (пенополиизоцианурат)

Производитель: Электрощит-Стройсистема
Вид: Стеновые
Наполнитель: ПИР
Области применения: Ограждающие конструкции и сэндвич-панели

Толщина, мм	Монтажная ширина, мм	Огнестойкость	Удельный вес, кг/м2	Цена за м2, руб.	Корзина
30	1000—1190		8,0	1403,00	Количество
50	1000—1190	EI 15	10,3	1571,00	Количество
50	1000—1190	EI 15	10,9	1649,00	Количество
80	1000—1190	EI 30	11,4	1881,00	Количество
100	1000—1190	EI 60	12,3	2127,00	Количество
120	1000—1190	EI 60	13,1	2413,00	Количество
150	1000—1190	EI 90	14,3	2839,00	Количество
200	1000—1190	EI 90	16,3	3429,00	Количество
240	1000—1190	EI 90	18,0	4111,00	Количество

Описание:

Основу трехслойных ПИР сэндвич-панелей "Электрощит-Стройсистема" составляет сердечник из пенополиизоцианурата (PIR).

Пенополиизоцианурат — это двухкомпонентный материал, состоящий из двух полимеров: полиола и полиизоцианата. В процессе производства PIR реакция полиола и полиизоцианата осуществляется при более высоких температурах по сравнению с теми, которые используются при производстве полиуретана. Это позволяет избыточному изоцианату вступать в реакцию с самим собой (что получило название тримеризация), образуя прочные цепи сшитого изоцианурата. Такое сшивание прочнее обычных полиуретановых связей, поэтому их сложнее разрушить, что позволяет получать улучшенные свойства материала. А также такая реакция препятствует горению полимеров и позволяет им лишь обугливаться при воздействии пламени.

Пенополиизоцианурат — это утеплитель, который является эффективной заменой пенополистиролу и пенополиуретану.

Важное качество пенополиизоцианурата — повышенная огнестойкость. Материал не поддерживает горения, а также самостоятельно затухает при отсутствии источника пламени.

Преимущества

Повышенная адгезионная прочность;
Повышенная механическая прочность;
Оптимальное значение паропроницаемости;
Экологическая безопасность;
Низкое водопоглощение;
Низкий коэффициент теплопроводности;
Устойчивость к воздействию вредных веществ;
Повышенная огнестойкость;
Долговечность.

Возможные цвета

RAL 9002
RAL 9003
RAL 9006
RAL 1014
RAL 1015
RAL 1018
RAL 2004
RAL 3003
RAL 3009
RAL 3011
RAL 5002
RAL 5005
RAL 5021
RAL 5024
RAL 6002
RAL 6005
RAL 6018
RAL 7004
RR 20
RR 22
RR 23
RR 24
RR 29
RR 34
RR 35
RR 36
RR 37
RR 40
RR 42
RR 44

Огнестойкость

Тип панели	Толщина панели, мм
	50	80	100	120	150	200
	Нормативный предел огнестойкости
Стеновые панели	EI 15	EI 30	EI 60		EI 90

Сырье и материалы

Наименование элементов панели	Наименование материала, обозначение НД, поставщик	Краткая характеристика
Наружные обшивки	Сталь листовая оцинкованная с полимерным покрытием по ГОСТ Р 52146. «Ruukki», Финляндия ОАО «Новолипецкий металлургический комбинат», Россия «Corus», Великобритания «Myriad», Франция Допускается применение листовых материалов других производителей, по механическим показателям и внешней отделке не уступающим вышеуказанным.	Толщина стали, мм: 0,4; 0,45; 0,5; 0,55; 0,6; 0,63; 0,7; 0,8. Типовые покрытия: Лицевая сторона: поливинилденфторид (PVDF); полиэфирное (PE); эпоксидное (EPO); пластизоль; полиуретановое покрытие. Оборотная сторона: полиэфирное (PE); эпоксидное (EPO).
Средний слой	Утеплитель из заливочного вспененного полиизоцианурата	Плотность не более 45 кг/м³.
Клей	Клеи полиуретановые Двухкомпонентная полиуретановая композиция Baytherm 26HK 00F-F1, Desmodur 44V20L Фирма «Bayer», Германия. Допускается применение других композиций, не уступающим вышеуказанным по адгезионным свойствам.	Двухкомпонентная отверждаемая композиция из полиолов и изоцианатов.

Наименование элементов панели

Наименование материала, обозначение НД, поставщик

Краткая характеристика

Наружные обшивки

Сталь листовая оцинкованная с полимерным покрытием по ГОСТ Р 52146.

«Ruukki», Финляндия
ОАО «Новолипецкий металлургический комбинат», Россия
«Corus», Великобритания
«Myriad», Франция

Допускается применение листовых материалов других производителей, по механическим показателям и внешней отделке не уступающим вышеуказанным.

Толщина стали, мм:
0,4; 0,45; 0,5; 0,55; 0,6; 0,63; 0,7; 0,8.

Типовые покрытия:

Лицевая сторона:

поливинилденфторид (PVDF);
полиэфирное (PE);
эпоксидное (EPO);
пластизоль;
полиуретановое покрытие.

Оборотная сторона:

полиэфирное (PE);
эпоксидное (EPO).

Средний слой

Утеплитель из заливочного вспененного полиизоцианурата

Плотность не более 45 кг/м³.

Клей

Клеи полиуретановые

Двухкомпонентная полиуретановая композиция Baytherm 26HK 00F-F1,
Desmodur 44V20L
Фирма «Bayer», Германия.

Допускается применение других композиций, не уступающим вышеуказанным по адгезионным свойствам.

Двухкомпонентная отверждаемая композиция из полиолов и изоцианатов.

Виды полимерных покрытий стального листа

ПОЛИЭСТЕР (полиэфирная эмаль)	Покрытие для крыш и стен с глянцевой поверхностью, подходящее для любых климатических поясов. Материал обладает высоким уровнем гибкости и формуемости, износостойкости, багодаря чему широко применяется в металлообрабатывающей и пищевой промышленности.
МАТОВЫЙ ПОЛИЭСТЕР	Обладает хорошей атмосферостойкостью и коррозиестойкостью. Формуемость матового полиэстера ограничена и, таким образом, он непригоден для фальцовки.
ПЛАСТИЗОЛЬ	Основа покрытия ПВХ. Одна из самых устойчивых к механическим повреждениям и к агрессии окружающей среды покрытий. Формуемость и обрабатываемость листа из пластизоля хорошая. По стоимости одно из самых дорогих покрытий.
PVDF	Материал на основе поливинилфторида. Применение рекомендуется, когда к стойкости цветового оттенка предъявляются особенно высокие требования. Обладает высокой стойкостью к агрессивным средам, хорошими антикоррозийными свойствами. Покрытие PVDF можно загибать без разрушения почти во всех условиях.
ПОЛИУРЕТАНОВОЕ ПОКРЫТИЕ	Покрытие на основе полиуретана. Обладает хорошей обрабатываемостью подвергаемого фальцовке покрытия. Поверхность хорошо выдерживает истирающее воздействие снега и льда, а также ультрафиолетовое излучение солнца. Для полиуретана типична стойкость к воздействию химикатов. Однако, по сравнению с пластизолем, полиуретан менее устойчив к пластическому деформированию.

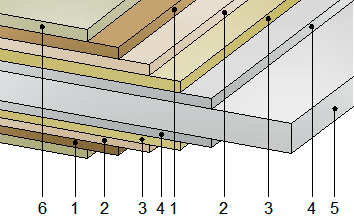

Структура стального листа

1 — полимерное покрытие (полиэстер, пластизоль и т.д.);
2 — грунтовка;
3 — пассивирующий слой;
4 — цинковое покрытие;
5 — сталь;
6 — защитная монтажная пленка.

Технические характеристики стального листа

Наименование показателя		Требуемые значения для стального листа
Толщина, мм		0,45 — 0,8
Толщина цинкового покрытия, г/кв.м		120 — 275
Толщина полимерного покрытия^*, мкм, не менее	поливинилденфторид (PVDF)	27
	полиэфир (полиэстер — PE)	20+5
	матовый полиэстер	35
	полиуретановое покрытие	30-50
	пластизоль (PVC)	150+50
Пластичность для профилирования	полиэфир (полиэстер — PE)	***
	полиуретановое покрытие	****
	поливинилденфторид (PVDF)	****
	пластизоль	*****
Коррозионная стойкость	полиэфир (полиэстер — PE)	***
	полиуретановое покрытие	*****
	поливинилденфторид (PVDF)	****
	пластизоль	****
Устойчивость к ультрафиолетовому излучению	полиэфир (полиэстер — PE)	****
	полиуретановое покрытие	****
	поливинилденфторид (PVDF)	*****
	пластизоль	***
Предельная температура эксплуатации, °C		+120 — для PVDF и PE
Предельная температура эксплуатации, °C		+60 — для PVS

*) покрытие наносится на лицевую сторону стального проката, на обратную сторону наносится полиэфирный или эпоксидный грунт толщиной не менее 10 мкм.
*** (удовлетворительно) <=> **** (отлично)

Требования к утеплителю:

Наименование показателя	Позиизоцианурат	НД на метод испытаний
Плотность, кг/м³	не более 45	ГОСТ 17177
Теплопроводность, Вт/мК, не более	0,024	ГОСТ 7076
Влагопоглощение за 24 часа при относительной влажности воздуха 96%, % по объему, не более	0,1	ГОСТ 24524
Водопоглощение за 24 часа при полном погружении, % по объему, не более	2,0	ГОСТ 17177
Прочность сцепления утеплителя с металлическими обкладками при равномерном отрыве (адгезия), Н/мм², не менее	0,08	ГОСТ 22695
Прочность при растяжении, Н/мм²	0,12	ГОСТ 22695

Размеры панелей

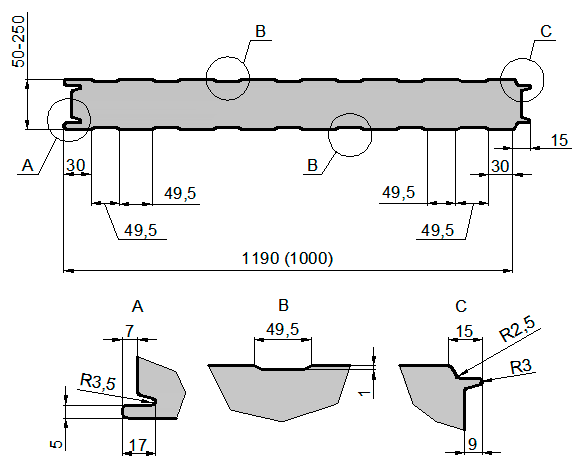

Размеры стеновой панели PIR С

Замок Z-Lock с присущими ему совершенными характеристиками прочности и герметичности. Применяется как для горизонтального, так и для вертикального монтажа панелей.

Возможные профили

Название	Изображение

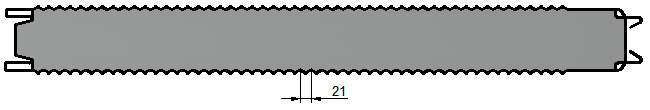

МК-21 (микропрофильное)
ГЛ (гладкий ровный лист)

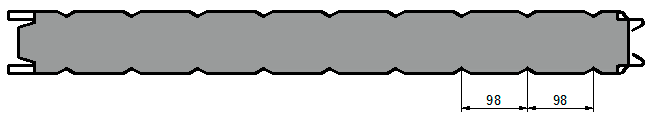

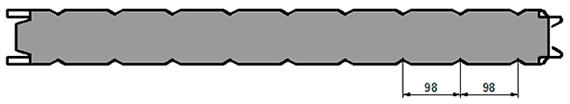

КЛ2 (клиновидные канавки)

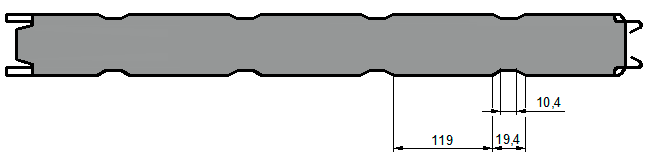

СТ1 (стандартное трапециевидное)

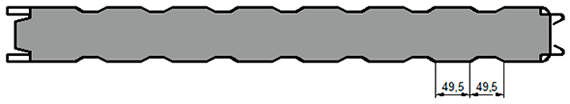

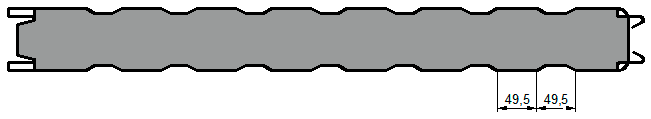

СТ3 (стандартное трапециевидное)

Несущие способности панели

Схема нагружения - однопролетная балка

Несущие способности стеновой панели (однопролетная балка)

Толщина панели, мм / пролет, м	Несущая способность при равномерно распределенных нагрузках, кг/м2
Толщина панели, мм / пролет, м	1,5	2,0	2,5	3,0	4,0	3,5	4,5	5,0	5,5	6,0
50	262	179	123	89	48
80	385	280	196	138	76	107	63	48
100	499	372	268	176	99	137	81	63	53	44
120		467	336	210	118	164	96	75	64	53
150			405	277	155	215	127	99	84	69
200				388	207	298	173	138	114	90

Примечания:

1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 40 кг/м³;
2. Данные приведены для панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,5 мм;
3. Ширина опор не должна быть менее 40 мм;
4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки Т=55°C;
5. Допускаемый прогиб принят L/200 пролета.
