Сэндвич-панели кровельные TEPLANT МВУ (с минераловатным утеплителем)

ГОСТ

Сэндвич-панели кровельные TEPLANT МВУ (с минераловатным утеплителем)

Производитель: Teplant (Теплант)
Вид: Кровельные
Наполнитель: Минеральная вата
Области применения: Плоская кровля, Ограждающие конструкции и сэндвич-панели

Толщина, мм	Монтажная ширина, мм	Огнестойкость	Удельный вес, кг/м2	Цена за м2, руб.	Корзина
50	1000		17,0	1617,00	Количество
60	1000		18,0	1716,00	Количество
80	1000	RE 30	20,5	1829,00	Количество
100	1000	RE 45	23,0	1901,00	Количество
120	1000	RE 45	25,5	2019,00	Количество
150	1000	RE 60	29,5	2145,00	Количество
175	1000	RE 60	33,0	2271,00	Количество
200	1000	RE 60	35,0	2392,00	Количество
250	1000	RE 60	41,0	2650,00	Количество

Описание:

Огнестойкие трехслойные панели TEPLANT изготавливаются на оборудовании нового поколения ведущего мирового производителя современных линий непрерывного изготовления трехслойных (тепло-; звуко-; пожаро-) изолирующих панелей «сэндвич» с сердечником из лучшей жесткой экологически чистой минеральной плиты «VattaRUS» нa основе базальтового волокна. Стабильно высокое качество «сэндвич»-панелей BELPANEL обеспечивает многоуровневая система его контроля. Продукция одобрена к применению Министерством регионального развития РФ (Росстроем РФ).

Преимущества

Высокая огнестойкость (возможно применение панелей в качестве противопожарных перегородок и преград);
Высокие звуко- и теплоизолирующие свойства;
Устойчивое антикоррозийное покрытие;
Высокое качество межпанельного соединения;
Повышенные влагоизоляционные и водостойкие показатели;
Быстрота и легкость монтажа;
Полная комплектация строительства под монтаж;
Нетоксичность;
Высокая степень заводской готовности;
Красивый эстетичный вид сооружения (богатый выбор отделки и цветовой гаммы).

Возможные цвета

RAL 9002
RAL 9003
RAL 9006
RAL 1014
RAL 1015
RAL 1018
RAL 2004
RAL 3003
RAL 3009
RAL 3011
RAL 5002
RAL 5005
RAL 5021
RAL 5024
RAL 6002
RAL 6005
RAL 6018
RAL 7004
RR 20
RR 22
RR 23
RR 24
RR 29
RR 34
RR 35
RR 36
RR 37
RR 40
RR 42
RR 44

Огнестойкость

Тип панели	Толщина панели, мм
	80	100	120	150	200	250
	Нормативный предел огнестойкости
Кровельные панели (для покрытий зданий)	RE 30	RE 45		RE 60
Примечание	Предел распространения огня для всех конструкций — 0 см

Сырье и материалы

Наименование элементов панели	Наименование материала, обозначение НД, поставщик	Краткая характеристика
Наружные обшивки	Сталь листовая оцинкованная с полимерным покрытием по ГОСТ Р 52146. «Ruukki», Финляндия ОАО «Новолипецкий металлургический комбинат», Россия «Corus», Великобритания «Myriad», Франция Допускается применение листовых материалов других производителей, по механическим показателям и внешней отделке не уступающим вышеуказанным.	Толщина стали, мм: 0,45; 0,5; 0,55; 0,6; 0,63; 0,7; 0,8. Типовые покрытия: Лицевая сторона: поливинилденфторид (PVDF); полиэфирное (PE); эпоксидное (EPO). Оборотная сторона: полиэфирное (PE); эпоксидное (EPO).
Средний слой	Плита из минеральной ваты на синтетическом связующем марки ИЗОВОЛ СС и ИЗОВОЛ СКТУ 5762-004-54655944-2006 Допускается применение других видов теплоизоляционных материалов, по физико-механическим показателям не уступающим вышеуказанным.	Плиты относятся к группе негорючих материалов по ГОСТ 30244-94.
Клей	Клеи полиуретановые Двухкомпонентная полиуретановая композиция Daitoform TR 44023 (полиол), Suprasec 2026 (изоцианат). Фирма «Хантсман», Нидерланды. Допускается применение других композиций, не уступающим вышеуказанным по адгезионным свойствам.	Двухкомпонентная отверждаемая композиция из полиолов и изоцианатов.

Наименование элементов панели

Наименование материала, обозначение НД, поставщик

Краткая характеристика

Наружные обшивки

Сталь листовая оцинкованная с полимерным покрытием по ГОСТ Р 52146.

«Ruukki», Финляндия
ОАО «Новолипецкий металлургический комбинат», Россия
«Corus», Великобритания
«Myriad», Франция

Допускается применение листовых материалов других производителей, по механическим показателям и внешней отделке не уступающим вышеуказанным.

Толщина стали, мм:
0,45; 0,5; 0,55; 0,6; 0,63; 0,7; 0,8.

Типовые покрытия:

Лицевая сторона:

поливинилденфторид (PVDF);
полиэфирное (PE);
эпоксидное (EPO).

Оборотная сторона:

полиэфирное (PE);
эпоксидное (EPO).

Средний слой

Плита из минеральной ваты на синтетическом связующем марки ИЗОВОЛ СС и ИЗОВОЛ СКТУ 5762-004-54655944-2006

Допускается применение других видов теплоизоляционных материалов, по физико-механическим показателям не уступающим вышеуказанным.

Плиты относятся к группе негорючих материалов по ГОСТ 30244-94.

Клей

Клеи полиуретановые

Двухкомпонентная полиуретановая композиция Daitoform TR 44023 (полиол),
Suprasec 2026 (изоцианат).
Фирма «Хантсман», Нидерланды.

Допускается применение других композиций, не уступающим вышеуказанным по адгезионным свойствам.

Двухкомпонентная отверждаемая композиция из полиолов и изоцианатов.

Виды полимерных покрытий стального листа

ПОЛИЭСТЕР (полиэфирная эмаль)	Покрытие для крыш и стен с глянцевой поверхностью, подходящее для любых климатических поясов. Материал обладает высоким уровнем гибкости и формуемости, износостойкости, багодаря чему широко применяется в металлообрабатывающей и пищевой промышленности.
МАТОВЫЙ ПОЛИЭСТЕР	Обладает хорошей атмосферостойкостью и коррозиестойкостью. Формуемость матового полиэстера ограничена и, таким образом, он непригоден для фальцовки.
ПЛАСТИЗОЛЬ	Основа покрытия ПВХ. Одна из самых устойчивых к механическим повреждениям и к агрессии окружающей среды покрытий. Формуемость и обрабатываемость листа из пластизоля хорошая. По стоимости одно из самых дорогих покрытий.
PVDF	Материал на основе поливинилфторида. Применение рекомендуется, когда к стойкости цветового оттенка предъявляются особенно высокие требования. Обладает высокой стойкостью к агрессивным средам, хорошими антикоррозийными свойствами. Покрытие PVDF можно загибать без разрушения почти во всех условиях.
ПОЛИУРЕТАНОВОЕ ПОКРЫТИЕ	Покрытие на основе полиуретана. Обладает хорошей обрабатываемостью подвергаемого фальцовке покрытия. Поверхность хорошо выдерживает истирающее воздействие снега и льда, а также ультрафиолетовое излучение солнца. Для полиуретана типична стойкость к воздействию химикатов. Однако, по сравнению с пластизолем, полиуретан менее устойчив к пластическому деформированию.

Структура стального листа

1 — полимерное покрытие (полиэстер, пластизоль и т.д.);
2 — грунтовка;
3 — пассивирующий слой;
4 — цинковое покрытие;
5 — сталь;
6 — защитная монтажная пленка.

Технические характеристики стального листа

Наименование показателя		Требуемые значения для стального листа
Толщина, мм		0,45 — 0,8
Толщина цинкового покрытия, г/кв.м		120 — 275
Толщина полимерного покрытия^*, мкм, не менее	поливинилденфторид (PVDF)	27
	полиэфир (полиэстер — PE)	20+5
	матовый полиэстер	35
	полиуретановое покрытие	30-50
	пластизоль (PVC)	150+50
Пластичность для профилирования	полиэфир (полиэстер — PE)	**
	полиуретановое покрытие	****
	поливинилденфторид (PVDF)	****
Коррозионная стойкость	полиэфир (полиэстер — PE)	***
	полиуретановое покрытие	****
	поливинилденфторид (PVDF)	***
Устойчивость к ультрафиолетовому излучению	полиэфир (полиэстер — PE)	**
	полиуретановое покрытие	****
	поливинилденфторид (PVDF)	****
Предельная температура эксплуатации, °C		+120 — для PVDF и PE
Предельная температура эксплуатации, °C		+60 — для PVS

*) покрытие наносится на лицевую сторону стального проката, на обратную сторону наносится полиэфирный или эпоксидный грунт толщиной не менее 10 мкм.
* (удовлетворительно) <=> **** (отлично)

Требования к утеплителю:

Наименование показателя	Требуемое значение для мин. плит		Обозначение НД на метод контроля
Наименование показателя	105-110 кг/м³	120-130 кг/м³	Обозначение НД на метод контроля
Предел прочности при сжатии, кПа, не менее	75	100	СТО 03-04
Прочность при растяжении (отрыв слоев), кПа, не менее	110	120	—
Прочность на сдвиг (срез), кПа, не менее	55	75	—
Теплопроводность при (298±1)К, λ₂₅, Вт/(м×K), не более	0,044	0.045	СТО 03-04
Теплопроводность расчетная, λ₀, Вт/(м×K), не более	0,0485	0,05	СП 23-101-2000 прил. Ж
Влажность, % по массе, не более	0,5	0,5	ГОСТ 17177

Размеры панелей

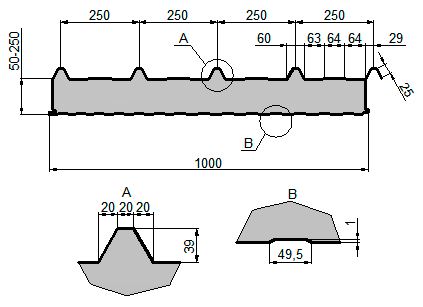

Размеры кровельной панели Belpanel K4

Нижняя часть замка пятиреберной кровельной DPR-панели является элементом соединения Z-Lock с присущими ему совершенными характеристиками. Соединение верхнего металлического листа панелей между собой производится «внахлест».

Панель обладает повышенной конструкционной прочностью. Крепление панелей к прогонам кровли осуществляется при помощи самосверлящих шурупов.

Возможные профили

Название	Изображение

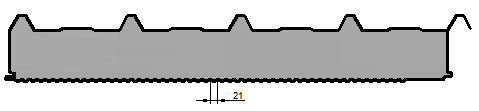

МК-21 (микропрофильное)

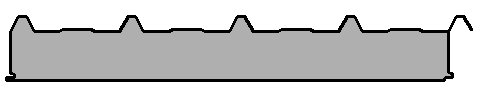

ГЛ (гладкий ровный лист)

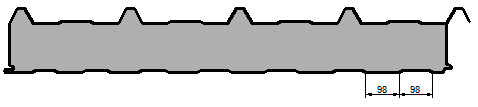

КЛ2 (клиновидные канавки)

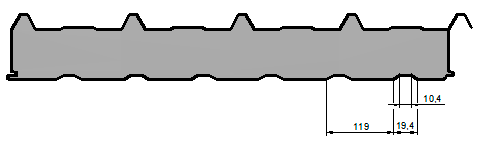

СТ1 (стандартное трапециевидное)

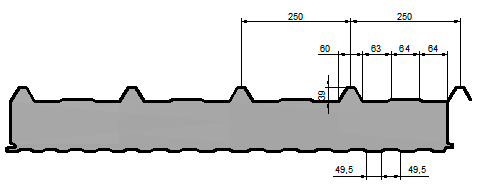

СТ3 (стандартное трапециевидное)

Несущие способности панели

Схема нагружения - однопролетная балка

Несущие способности кровельной панели К4 (однопролетная балка)

Толщина панели, мм / пролет, м	Несущая способность при равномерно распределенных нагрузках, кг/м2
Толщина панели, мм / пролет, м	1,0	1,5	2,0	2,5	3,0
50	245
80	465	300
100	610	395	285
120	760	490	360
150	980	635	465	365
180	1195	780	570	445
200	1345	875	645	505	410

Примечания:

1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 120 кг/м³;
2. Данные приведены для панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,6 мм;
3. Ширина опор не должна быть менее 60 мм;
4. При расчете несущей способности учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета;
5. Допускаемый прогиб L/200;
6. Возможно изготовление кровельных панелей К-4 любой толщины по согласованию с Заказчиком;
7. Рекомендуемый шаг прогонов, подтвержденный многолетним опытом надежной эксплуатации, составляет 1,5 м для панелей толщиной 80 мм, для панелей толщиной более 80 мм — 2 м.

Схема нагружения - неразрезная двухпролетная балка

Несущие способности кровельной панели К4 (неразрезная двухпролетная балка)

Толщина панели, мм / пролет, м	Несущая способность при равномерно распределенных нагрузках, кг/м2
Толщина панели, мм / пролет, м	1,0	1,5	2,0	2,5	3,0
50	170
80	348	220
100	460	295	210
120	580	370	270
150	755	485	355	275
180	925	600	435	340
200	1045	675	495	385	310

Примечания:

1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 120 кг/м³;
2. Данные приведены для панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,6 мм;
3. Ширина опор не должна быть менее 60 мм;
4. При расчете несущей способности учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета;
5. Допускаемый прогиб L/200;
6. Возможно изготовление кровельных панелей К-4 любой толщины по согласованию с Заказчиком;
7. Рекомендуемый шаг прогонов, подтвержденный многолетним опытом надежной эксплуатации, составляет 1,5 м для панелей толщиной 80 мм, для панелей толщиной более 80 мм — 2 м.
